Cortador PDC de láminas compostas planas de diamante S1916

Descrición curta:

O PDC producido pola nosa empresa úsase principalmente como dentes de corte para brocas de perforación petrolífera e utilízase na exploración e perforación de petróleo e gas e noutros campos.
Os PDC divídense en series de tamaños principais, como 19 mm, 16 mm e 13 mm segundo os diferentes diámetros, e series de tamaños auxiliares, como 10 mm, 8 mm e 6 mm. En xeral, os PDC de gran diámetro requiren unha boa resistencia ao impacto e úsanse en formacións máis brandas para conseguir unha maior resistencia á rotura (ROP); os PDC de pequeno diámetro requiren unha forte resistencia ao desgaste e úsanse en formacións máis duras para garantir a súa vida útil.

Obtén mostras gratuítas

Detalle do produto

Etiquetas do produto

Vídeo

A fresa PDC 1916 sinterizada HTHP é un compacto de diamante policristalino de primeira calidade fabricado mediante un proceso de sinterización a alta temperatura e alta presión (HTHP). Presenta un diámetro de 19,05 mm, unha altura total de 16,31 mm e unha capa de diamante de 2,3 mm, o que combina a dureza extrema do PCD coa alta tenacidade do substrato de carburo de tungsteno. Deseñada para condicións de perforación adversas, ofrece unha alta resistencia á rotura (ROP), unha longa vida útil e un rendemento fiable en aplicacións de petróleo/gas, xeotérmica e minería.

Táboa de parámetros

Nº de modelo	S1916	Lonxitude	Estándar
Tipo	Cortador/inserción/botón PDC	Material	carburo de volframio
Uso	Perforación de pozos, xacemento petrolífero, xacemento de gas, industria mineira, construción	Resistencia ao desgaste	Super alto
Estabilidade térmica	750 ℃, 800 ℃, 850 ℃, 900 ℃	Proceso de produción	Sinterización HTHP
Grao de diamante	PCD	Material do substrato	carburo de volframio
Altura total	5~34	Tolerancia	±0,02 mm
Resistencia ao impacto	Excelente	Certificación	ISO 9001
Forma	Ronda	Broca combinada	Brocas PDC, brocas de núcleo, brocas tricónicas, tubos de perforación (tamén ofrecemos fabricación de brocas personalizadas)
MOQ	100 unidades	Especificación	1916
Paquete de transporte	Personalizado, caixa de cartón/madeira	Orixe	China
Marca rexistrada	Ninestones	capacidade de produción	10000 pezas/ano

Estratos aplicables

Formacións brandas a medias: lutita, arenito, xisto, calcaria
Formacións altamente abrasivas: arenito rico en cuarzo, grava, estratos interestratificados
Formacións de media a dura: dolomita, arenito compacto, rocha metamórfica de baixa calidade
Ambientes de pozos profundos e altas temperaturas: pozos profundos de petróleo/gas, pozos xeotérmicos (resistencia térmica ≥ 750 °C)

Vantaxes principais do produto

Resistencia superior ao desgaste e maior vida útil

Sinterizado a 6 GPa e 1500 °C con densa unión de gran de diamante; resistencia ao desgaste máis dun 30 % maior que as fresas estándar, o que reduce a frecuencia de disparos.

Alta resistencia ao impacto e á lascada

O substrato de carburo de volframio + o deseño da interface corrugada absorben as cargas de impacto; resistencia ao corte ≥ 4000 N, o que evita a delaminación e a rotura dos dentes.

Excelente estabilidade térmica para pozos profundos

O proceso de lixiviación profunda con cobalto permite unha resistencia á calor de 750 °C, suprimindo a grafitización dos diamantes e garantindo un rendemento estable en pozos profundos/de alta temperatura.

Boa autoafiabilidade e velocidade de perforación consistente

A microestrutura de PCD optimizada mantén un filo de corte afiado durante o desgaste; unha ROP estable sen desgaste nin arrastre.

Unión forte e delaminación cero

Unión metalúrxica na interface PCD-WC con deseño corrugado; maior área de unión e menor tensión residual: sen delaminación nin gretas baixo alta presión a longo prazo.

Dimensións precisas e alta compatibilidade

Tamaño estándar 1916: 19,05 × 16,31 mm con tolerancia ±0,05 mm; compatible coa maioría das brocas PDC convencionais, fácil instalación e intercambiabilidade.

Especificacións de tamaño preciso

Especificación estándar de 1916: diámetro 19,05 ± 0,05 mm, altura total 16,31 ± 0,10 mm, grosor da capa de diamante 2,30 ± 0,20 mm, raio final 0,30 ± 0,10 mm. Hai dispoñibles diámetros, alturas e grosores de PCD non estándar, así como bordos de corte planos/curvos/esféricos personalizados para deseños de brocas especiais.

Tecnoloxía de materiais e núcleos

Estrutura composta de dobre material

Superficie: diamante policristalino (PCD) de alta pureza, dureza ≥ 8000 HV para corte de rocha.

Substrato: carburo de volframio de gran ultrafino (WC-Co), dureza ≥ 1600 HV para soporte e resistencia ao impacto.

Tecnoloxía de sinterización HTHP

Conformación nun só paso a unha presión ultraalta de 6 GPa e unha temperatura alta de 1500 °C; forma unha unión metalúrxica entre PCD e WC, cunha forza de unión aumentada en máis dun 50 % en comparación cos tipos unidos.

Optimización da interface e lixiviación profunda de cobalto

A interface corrugada mellora a unión; un tratamento ácido especial elimina o catalizador de cobalto, o que aumenta a estabilidade térmica de 700 °C a 750 °C e prolonga a vida útil en aplicacións a alta temperatura.

Campo de aplicación

Dentes de composite de diamante cónicos C1621

Perforación de petróleo e gas

Apto para operacións de pozos terrestres de pouca a media profundidade. Funciona ben en arenito compacto, estratos interestratificados e formacións con grava. A alta resistencia á temperatura evita a carbonización e a delaminación, o que reduce a substitución da broca e o custo xeral de perforación.

Perforación e exploración mineira

Ideal para prospección minerais, perforación de túneles e proxectos de pozos de auga en minas. Perfecto para rochas duras altamente abrasivas como o granito e a cuarcita. A excelente resistencia ao impacto evita a desconchado dos bordos, o que prolonga a vida útil en formacións mineiras fracturadas.

Dentes de composite de diamante cónicos C1319

DE1319 Dente composto cónico de diamante

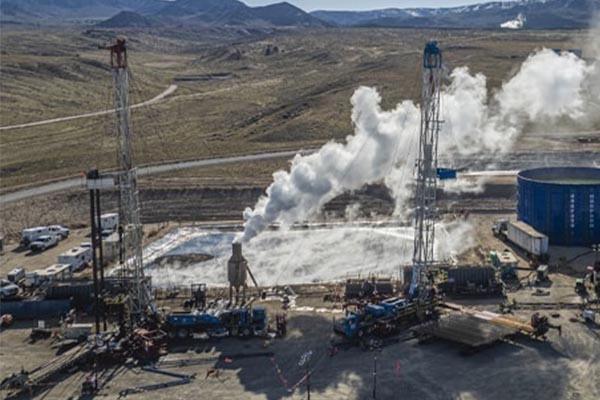

Perforación xeotérmica e de pozos profundos

Cunha alta estabilidade térmica de 750 °C, adáptase a ambientes de pozos profundos de altas temperaturas e alta presión. Resiste a grafitización de diamantes e a falla estrutural para un traballo de perforación estable a longo prazo.

Enxeñaría de pozos de auga e infraestruturas

Amplamente utilizado en pozos de augas profundas, perforación de cimentacións de pilotes e proxectos de construción. Penetración eficiente en capas de rocha comúns, baixo desgaste e rendemento estable para un funcionamento continuo no sitio a longo prazo.

DE2534 Dente composto cónico de diamante

Correspondencia universal de bits

Compatible coas brocas PDC, brocas de núcleo e ferramentas de perforación con boa intercambiabilidade. Hai dispoñibles tamaños e chaflanes personalizados para satisfacer as demandas de correspondencia non estándar para diferentes proxectos.

servizo personalizado

Personalización do tamaño: diámetro, altura e grosor de PCD non estándar (1,8–2,5 mm)
Personalización de vangarda: plana, arqueada, esférica, en forma de culler
Personalización da interface: superficie plana, corrugada, de unión a cuadrícula
Personalización do rendemento: resistente ao desgaste, resistente aos impactos, grao de alta temperatura
Pedidos a granel: 500–10 000 unidades, entrega en 15–30 días

Modelo de cortador	Diámetro/mm	Total Altura/mm	Altura de Capa de diamante	Chaflán de Capa de diamante
S0505	4.820	4.600	1.6	0,5
S0605	6.381	5.000	1.8	0,5
S0606	6.421	5.560	1.8	1.17
S0806	8.009	5.940	1.8	1.17
S0807	7.971	6.600	1.8	0,7
S0808	8.000	8.000	1,80	0,30
S1008	10.000	8.000	1.8	0,3
S1009	9.639	8.600	1.8	0,7
S1013	10.000	13.200	1.8	0,3
S1108	11.050	8.000	2	0,64
S1109	11.000	9.000	1,80	0,30
S1111	11.480	11.000	2,00	0,25
S1113	11.000	13.200	1,80	0,30
S1308	13.440	8.000	2,00	0,40
S1310	13.440	10.000	2,00	0,35
S1313	13.440	13.200	2	0,4
S1316	13.440	16.000	2	0,35
S1608	15.880	8.000	2.1	0,4
S1613	15.880	13.200	2,40	0,40
S1616	15.880	16.000	2,00	0,40
S1908	19.050	8.000	2,40	0,30
S1913	19.050	13.200	2,40	0,30
S1916	19.050	16.000	2.4	0,3
S2208	22.220	8.000	2,00	0,30
S2213	22.220	13.200	2,00	0,30
S2216	22.220	16.000	2,00	0,40
S2219	22.220	19.050	2,00	0,30

Valoracións dos clientes

John D., EUA, Contratista de perforación de petróleo e gas

A cortadora PDC de 1916 tivo un rendemento incrible no noso proxecto de pozos profundos! Funcionou 280 horas a 750 °C cun desgaste mínimo, unha vida útil un 40 % máis longa que a nosa antiga marca. Os custos de perforación reducíronse significativamente.

Maria S., Brasil, Empresa de Exploración Xeolóxica

Excelente resistencia ao impacto en capas de arenito e grava! Sen desconchado nin delaminación durante 3 meses. O bordo afiado mantén a ROP estable, o que é moi fiable para formacións complexas.

Ahmed K., Emiratos Árabes Unidos, provedor de servizos de perforación

Unha tolerancia axustada fixo que a instalación fose un 50 % máis rápida, axuste perfecto coas nosas puntas PDC. Calidade consistente para 3000 pezas a granel. Unha gran relación calidade-prezo e unha boa recomendación!

Envasado

Unha peza: caixa de plástico antiestática con escuma resistente aos golpes, selada individualmente
A granel: caixa ríxida con escuma dividida, 50/100 unidades por caixa
Protección: aceite antioxidante + bolsa impermeable para envíos marítimos/de longa distancia
Etiquetado: especificación clara, número de lote, data de produción, certificado de material

Lámina composta de diamante planar para perforación de petróleo e gas S1308 (8)

Lámina composta de diamante planar para perforación de petróleo e gas S1308 (9)

Lámina composta de diamante planar para perforación de petróleo e gas S1308 (7)

Entrega

Lámina composta de diamante planar para perforación de petróleo e gas S1308 (6)

Aceptamos pedidos por mostra e a granel. Admitimos envíos urxentes, aéreos e marítimos. Unha capacidade de produción suficiente garante un prazo de entrega estable, unha entrega segura e puntual en todo o mundo.

Preguntas frecuentes

P1: Cal é a diferenza entre as cortadoras PDC de 1916 e as de 1913?

R: A principal diferenza é a altura total: 1916 = 16,31 mm, 1913 = 13,20 mm. O 1916 ten un substrato máis groso e unha maior resistencia ao impacto para formacións de dureza media/dura e pozos profundos; o 1913 é máis rendible para formacións de dureza media-branda.

P2: Cal é a clasificación de temperatura? É axeitada para pozos xeotérmicos?

A: Grao de lixiviación profunda de cobalto, estabilidade térmica a 750 °C. Funciona a longo prazo a 600–700 °C, totalmente axeitado para pozos xeotérmicos e de petróleo/gas profundos.

P3: Proporcionan mostras? Canto tempo tardan en chegar?

R: Mostras gratuítas (1–3 unidades) dispoñibles en 3–5 días. Prazo de entrega para pedidos a granel: 15–30 días, pedidos urxentes: 7–10 días se se solicitan.

P4: Pódense reparar os cortadores desgastados?

R: Si. Ofrecemos servizo de rectificado e soldadura de PCD; rendemento restaurado ≥ 90 % do novo. Reparación a granel dispoñible.

P5: Política de garantía?

R: Certificación ISO9001. Garantía de 6 meses en condicións de uso normal. Problemas de calidade non artificiais: substitución/reembolso gratuítos, asistencia técnica de por vida.
